1/150ファミマ 照明をつける！その２

なんだっけ
スチール線だか忘れたけど


針金を曲げます


収縮チューブを被せます

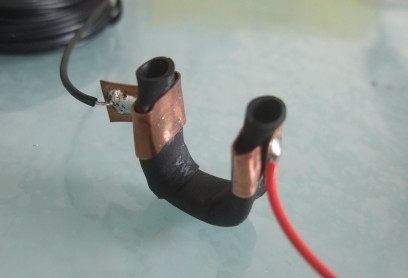

銅板を巻きつけて、そこに導線をはんだ付けします

何を作っているのかと言うと、へっぽこボタン電池ボックスです


次にスライドスイッチを付けます

さらにピンソケットを取り付けて

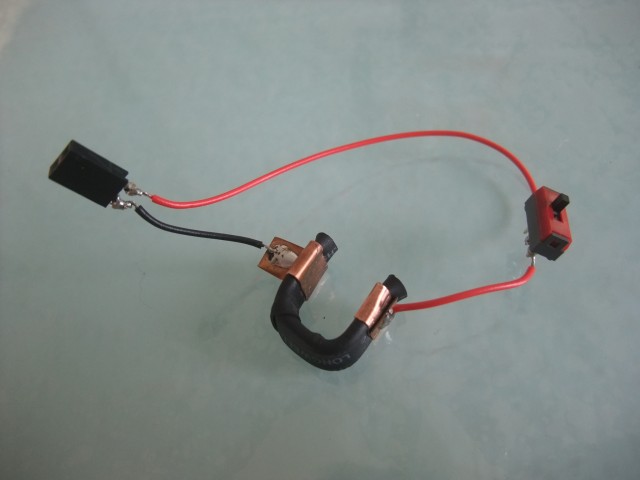

こんな物が完成

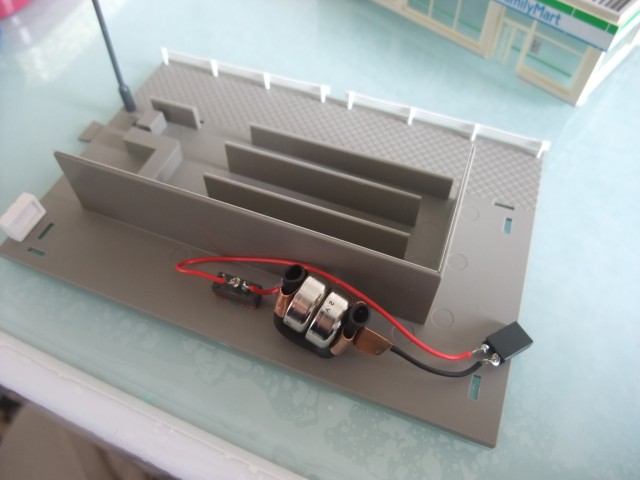

それを、ファミマのバックヤード(笑)に収納します

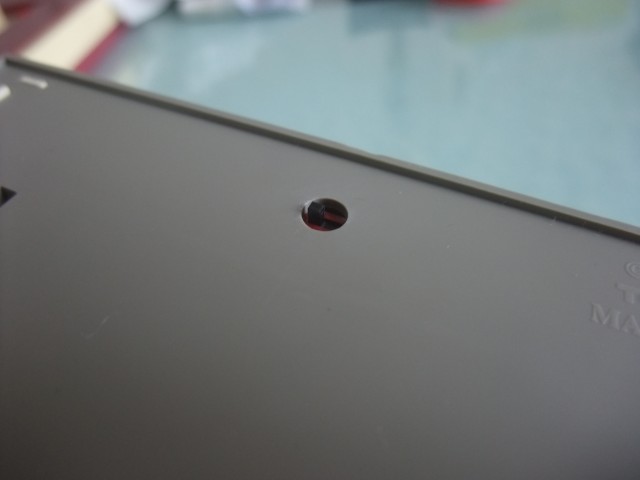

元々空いてた穴にスイッチが来るようにします
(瞬間接着剤で固定)

これで電源部分が完成

さて次は照明

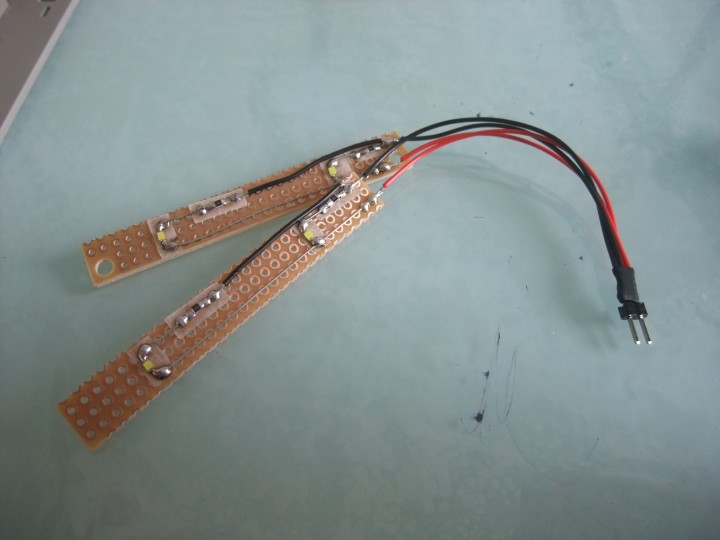

2つ作った基板に導線つけて、その先にピンヘッダをつけます

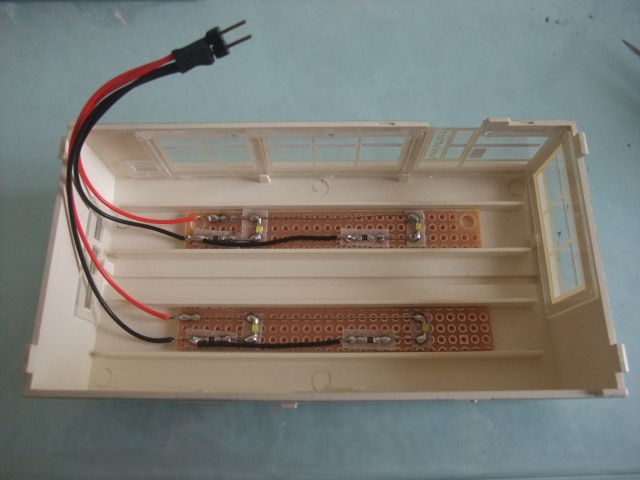

基板をファミマの天井に両面テープで固定します

そして、ピンヘッダとピンソケットを接続して、組み立て！

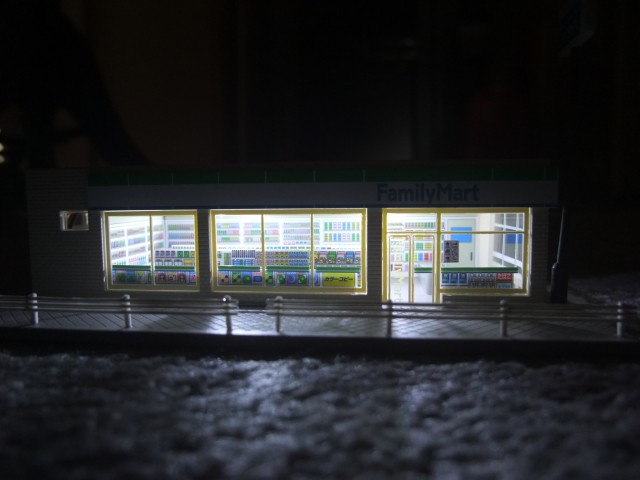

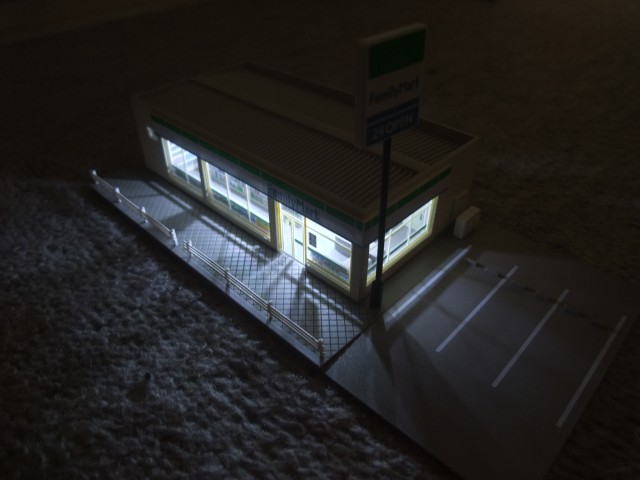

完成！！


じゃじゃーん！！
すごくいい！！

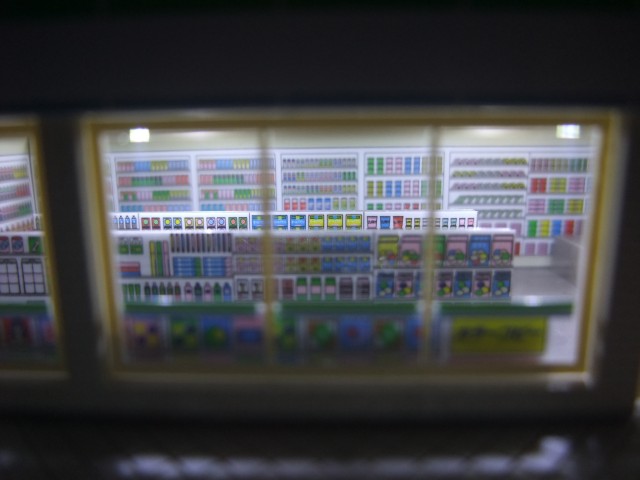

中もよく見える



もう少しだけ明るいとよかったかもなー
使用したLEDの規格は
-------------
順電圧/標準・・・2.8V(min)
順電圧/最大・・・3.6V
-------------
電源は電池が2個で3V
抵抗は10Ωを使ったんだけど
電池3つにしてもよかったかもなー

作り直したくなったら、その時やるか！ｗ

とりあえず今はこれで満足！
