1/150ファミマ 照明をつける！その２

なんだっけ
スチール線だか忘れたけど


針金を曲げます


収縮チューブを被せます

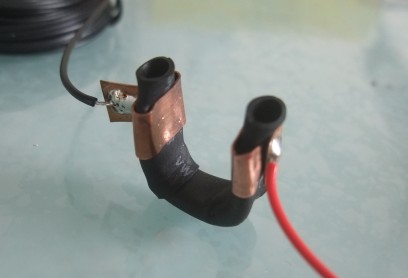

銅板を巻きつけて、そこに導線をはんだ付けします

何を作っているのかと言うと、へっぽこボタン電池ボックスです


次にスライドスイッチを付けます

さらにピンソケットを取り付けて

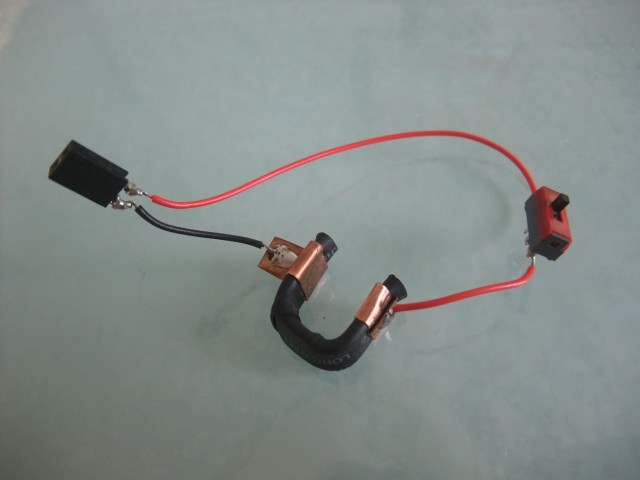

こんな物が完成

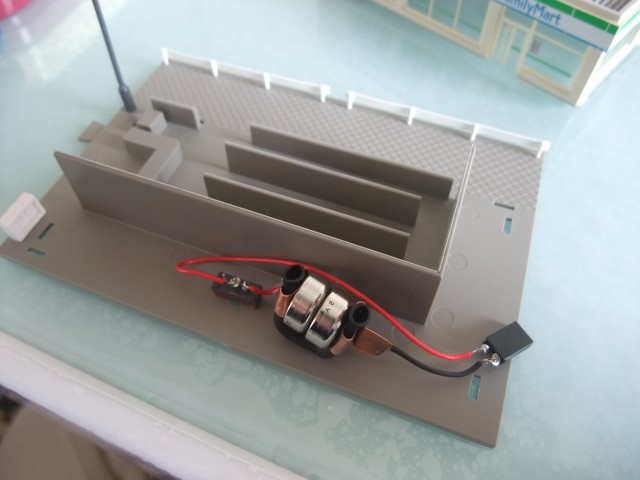

それを、ファミマのバックヤード(笑)に収納します

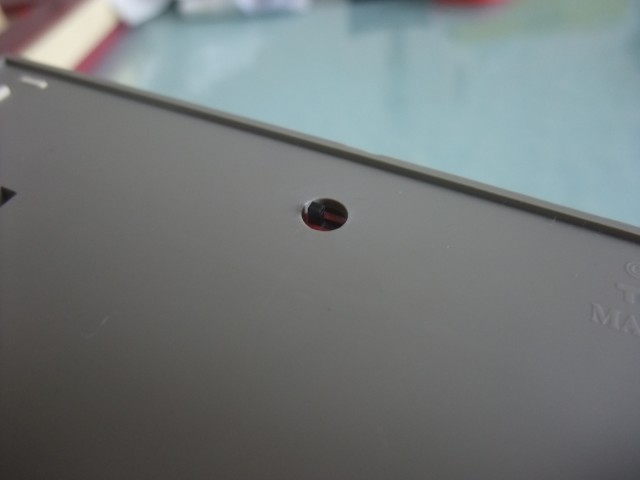

元々空いてた穴にスイッチが来るようにします
(瞬間接着剤で固定)

これで電源部分が完成

さて次は照明

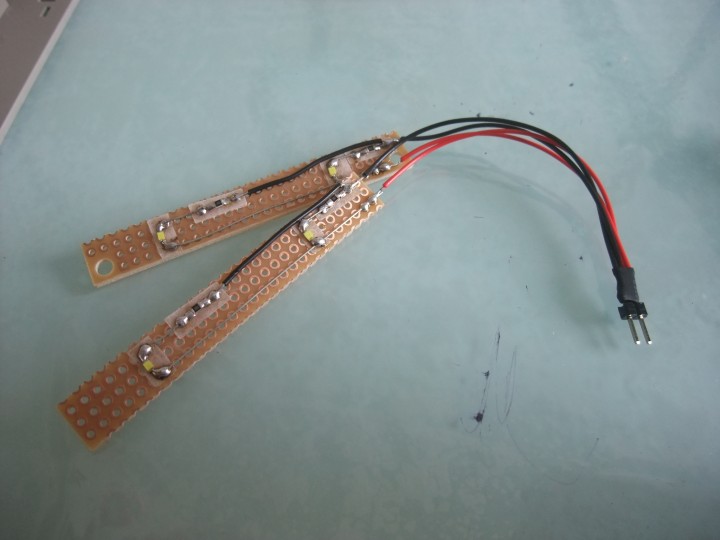

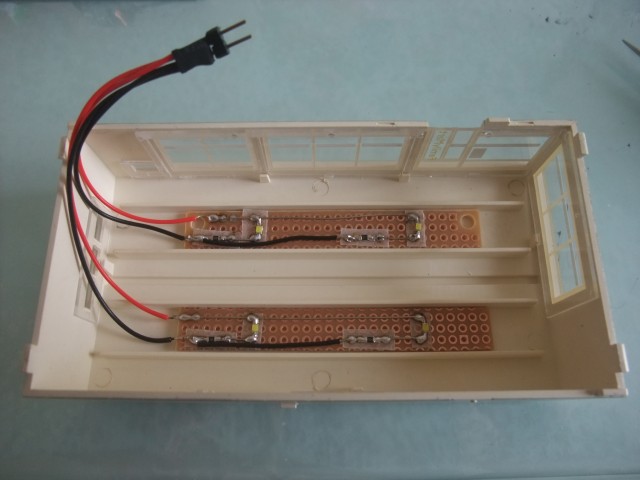

2つ作った基板に導線つけて、その先にピンヘッダをつけます


基板をファミマの天井に両面テープで固定します

そして、ピンヘッダとピンソケットを接続して、組み立て！

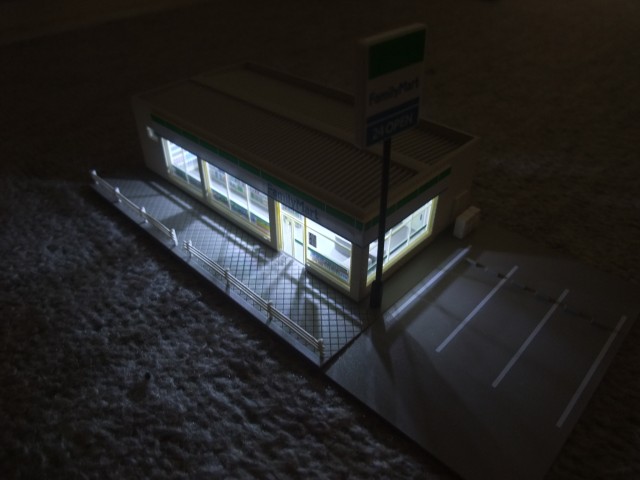

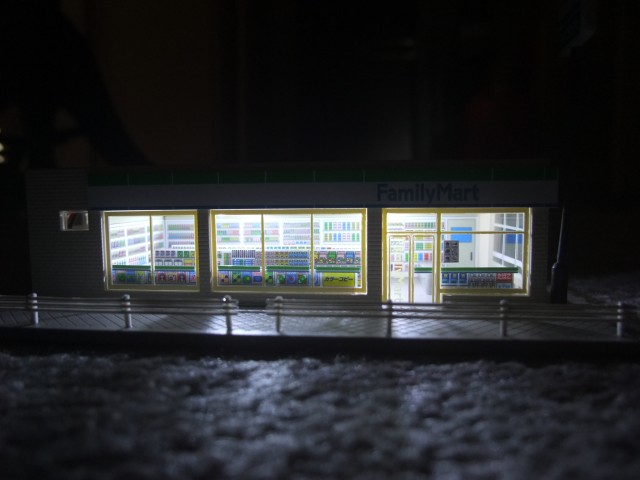

完成！！


じゃじゃーん！！
すごくいい！！

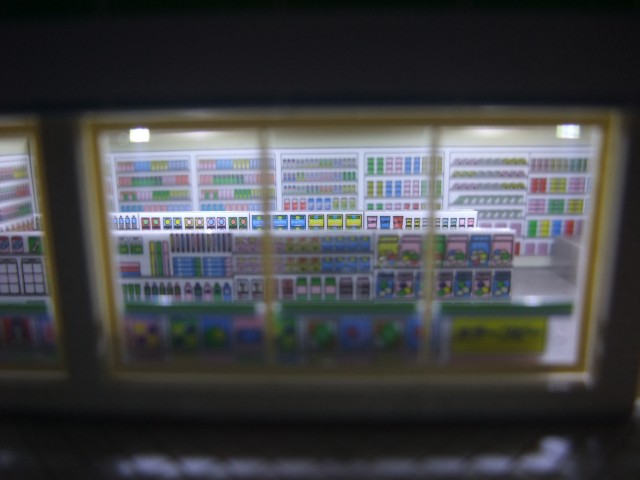

中もよく見える



もう少しだけ明るいとよかったかもなー
使用したLEDの規格は
-------------
順電圧/標準・・・2.8V(min)
順電圧/最大・・・3.6V
-------------
電源は電池が2個で3V
抵抗は10Ωを使ったんだけど
電池3つにしてもよかったかもなー

作り直したくなったら、その時やるか！ｗ

とりあえず今はこれで満足！

1/150ファミマ 照明をつける！その１

今日ファミマに行ってきた
Nゲージの

そこでちょっと思ったのです

店内が暗いぞ…

てことで、ファミマに照明をつけることにしました！

ざっくりと構造を考えて
必要なパーツをリストにして
さっそく買いだし
しかし本当、いいところに電子部品屋が出来たもんだ
(マルツパーツ)

白色のチップLEDを使うことにします
チップLEDじゃなくてもいいと思うけど、
チップ部品は使ったことが無いから、いい機会だと思って。

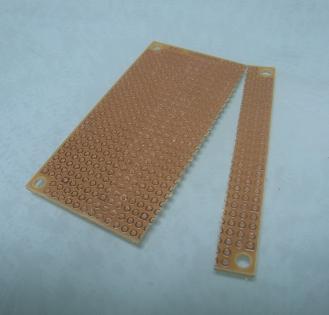

基板をカットして

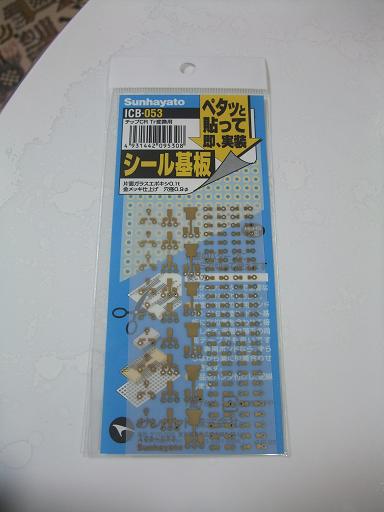

シール基板を買ってみた
シールって言うから、台紙剥がしてペタって貼れるのかと思ったら、そうじゃないのねｗ

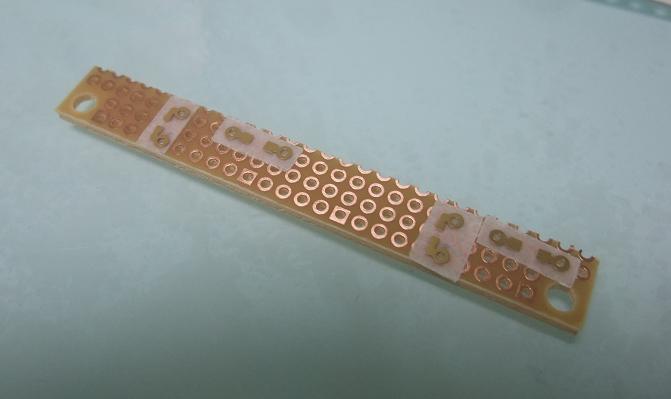

必要な部分をカットして、両面テープでペタっ

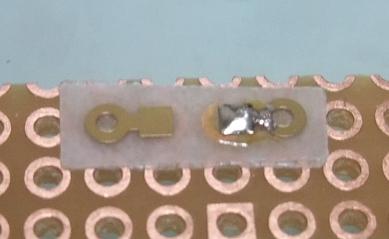

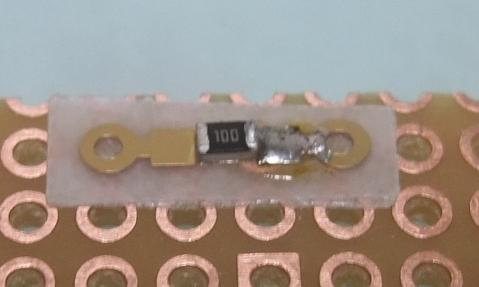

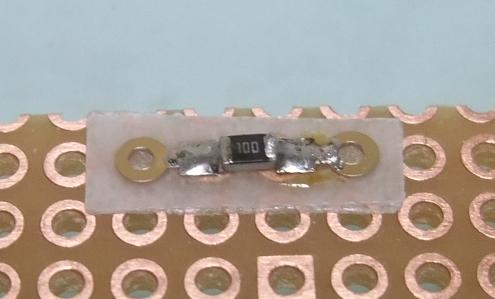

ここにはチップ抵抗10Ωをはんだ付けします
片方にだけ予備はんだをして


はんだ付けして
(これ、絶対にチップ抵抗の大きさ間違ってるよねｗ)


もう片方もはんだ付けして

いやーチップ部品のはんだ付け難しい！！
小さすぎてなんかもう…
これで2012なんだから、1608なんて絶対に無理

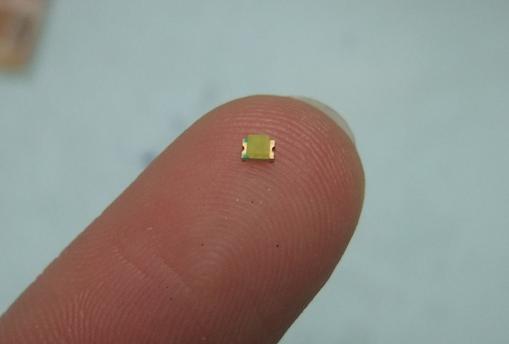

チップLED
小さい…！！
あ、これも2012です
(2.0mm×1.2mm)

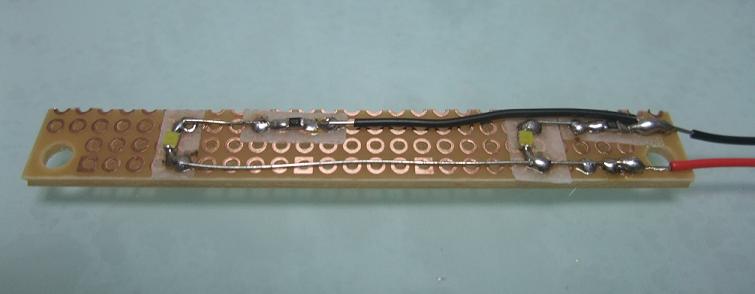

とりあえず、これで1つの照明ユニットが完成
これをもう1つ作ります

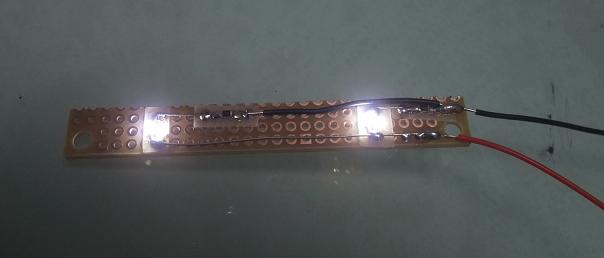

点灯テスト
いい感じ！
電源はボタン電池のLR44を2個

今日は疲れたからこの辺で。

すげぇイルミネーション2012

3、4日前くらいから点灯してます

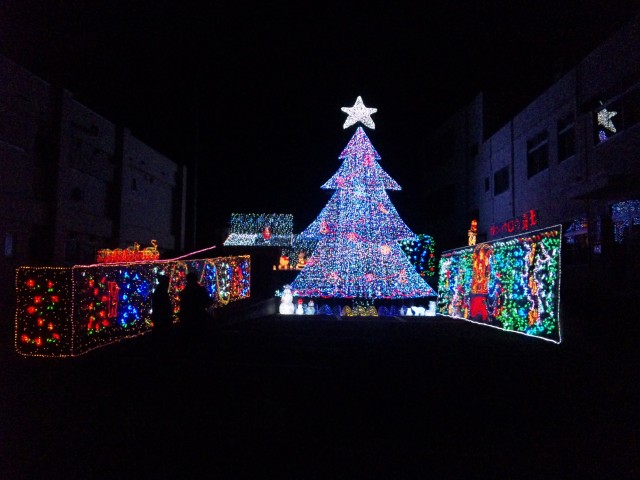

あのすげぇイルミネーション！！



わ～お！
とうとうサンタさんまで来てしまったか！！

ここ通ると、必ず数人立ち止まって見てるんだよね！
三脚と一眼レフ使って、本格的に撮ってる人もいる！
こんなにたくさんの人が　すげーキレイ！って見てくれるんだから
作る側も作り甲斐があるだろうなー



ちなみにこれ去年の

やっぱり進化している…！！
…カメラの腕前が(嘘)


すごいなー
費用どれくらいかかってるのか、本当に気になるｗ
またBGMかかってるのかな

---------------------------

そういえば、光のページェントやってるね
俺大学の帰りに定禅寺通り通るんだけど、
この前なにも知らないでいつもの感じで
シャ～って定禅寺通り行ったら

ばぁーーーー！！
って光ってるからさｗ
びっくりして


こうなったｗ

PCデスク改造-その１-

なんだかな～

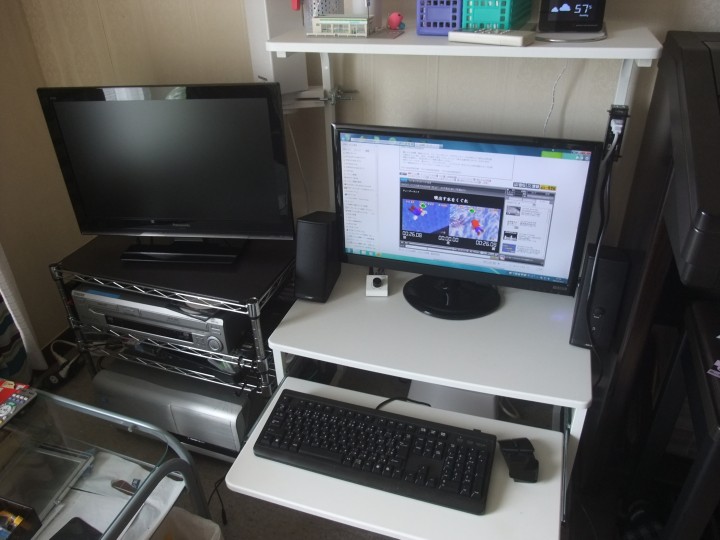

一番左がメタルラック
上段にブラウンのウッドシートが置いてある

その隣がPCデスク(ロウタイプ)
画像見ての通り、白

その隣がエレクトーン
ブラウン

その隣に棚がある
ブラウン

そう、PCデスクだけ白いんだよ

ブラウンに統一したい
でもPCデスクを買い替えるほどでもない

改造するか！


ホームセンターでこんなの買ってきた

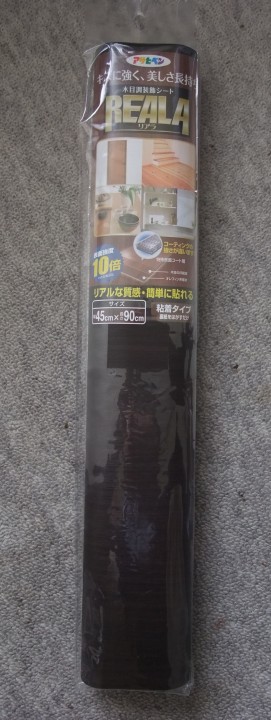

木調シート

貼るだけで、なんと木になってしまう！

そのままPCデスクにベタって貼ればいいんだけど、
角が丸いから、たぶん難しいんだよね
しかもよく見るとしなってるし！
安物はダメだね

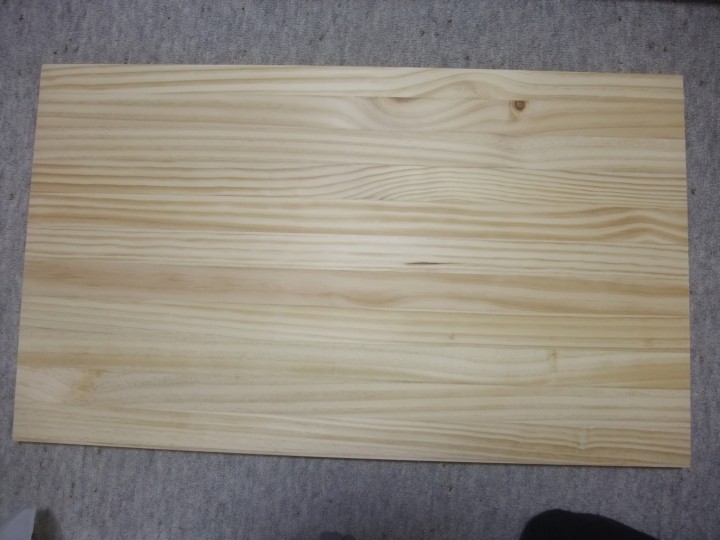

ただの板
幅700mm×高400mm×厚18mm

元々900mm×400mmだったんだけど、
ダイシンのカットサービスでカットしてもらった！
しかもカット代サービスしてもらっちゃったｗ
おっちゃんありがとう！
これぞ本当のカットサービス！ｗ

この板に、木調シートを貼る
木に木調シートを貼るって、よくわからないなｗ


ズレないように慎重に



定規をヘラ代わりに
気泡が入らないように注意して

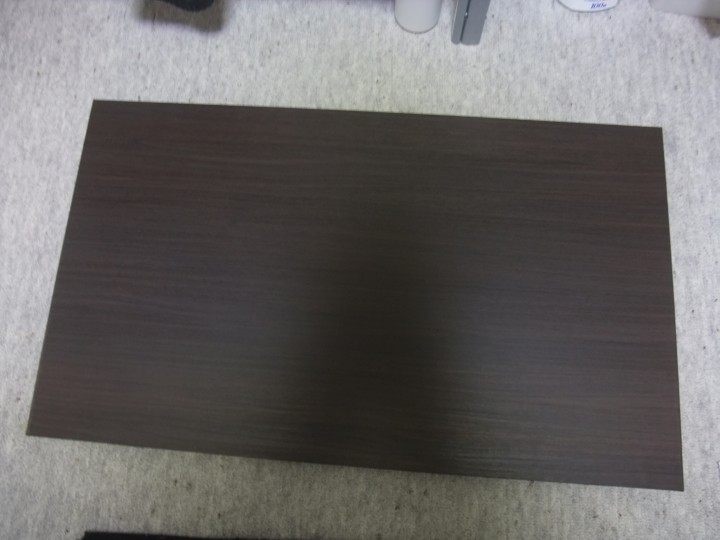

うお！！
いっきにダンディーになったぞ！！ｗ

さて、組み立てです


穴開けて

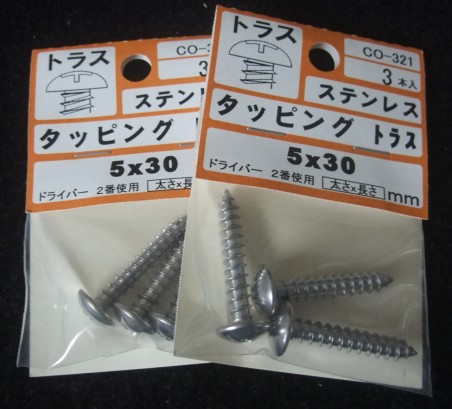

この木ねじを使う
なんで3個入りなんだし！
4個使いたいのに！！

アクシデント発生！！


つっかえて…ネジしめれないよ…

改造前は六角ねじで固定されてたから、六角レンチで難なく回せたんだけど…
そうかーここまで考慮できなかった

頭が六角の木ねじを買いなおすか…
でもそれはなんか悔しい

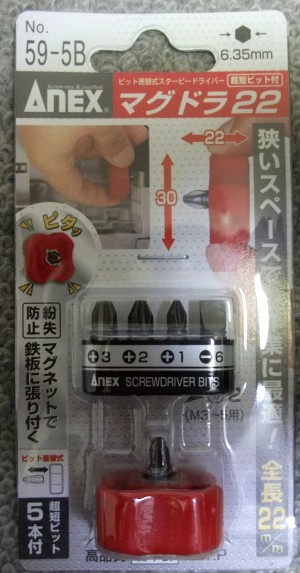

こんなもの買ってきた
たしか600円
ダイソーでもこういうのありそうだけど、
ひとまず。

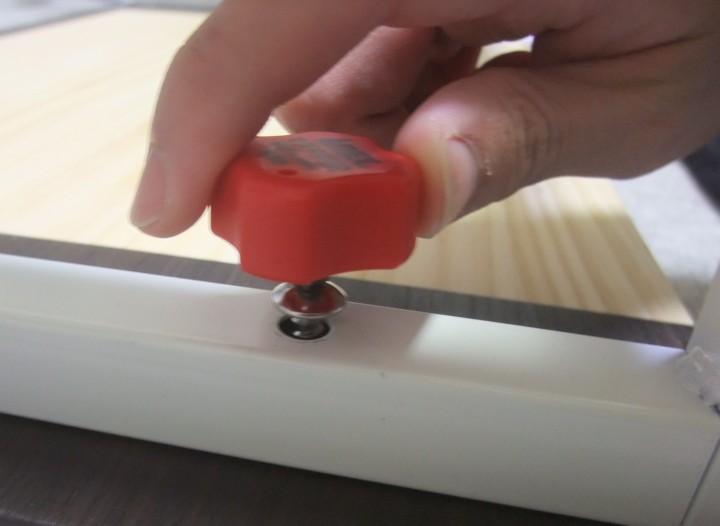

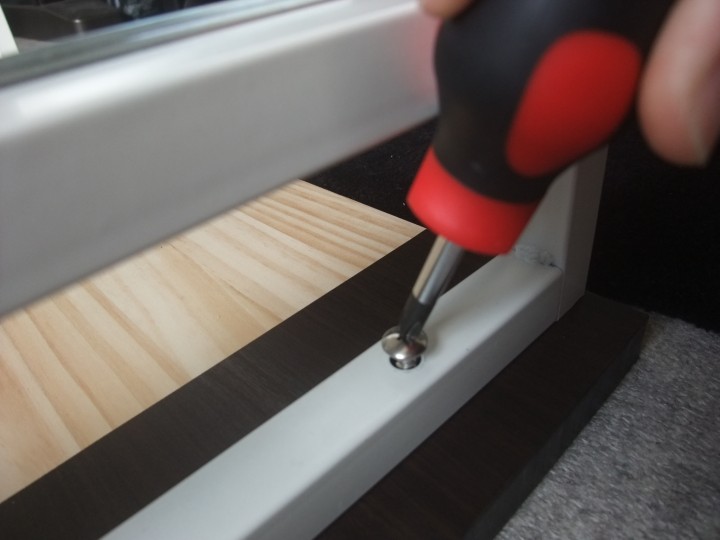

これがあれば


あら不思議！！
回せちゃった！！

素直に六角木ねじ買った方が安上がりだったけど、
今後も役に立ちそうだし、まぁいいや！

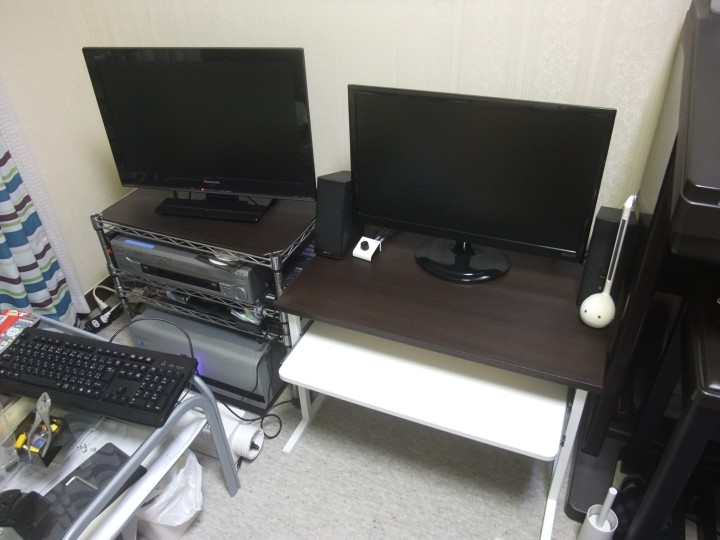

わぁーーちょっと！！
想像以上にいいんでねーのこいづ？！

キーボード台は、
また後日で！


オタマトーン白いなぁ…ブラウンに塗装しようかな

1/150ファミマ 購入

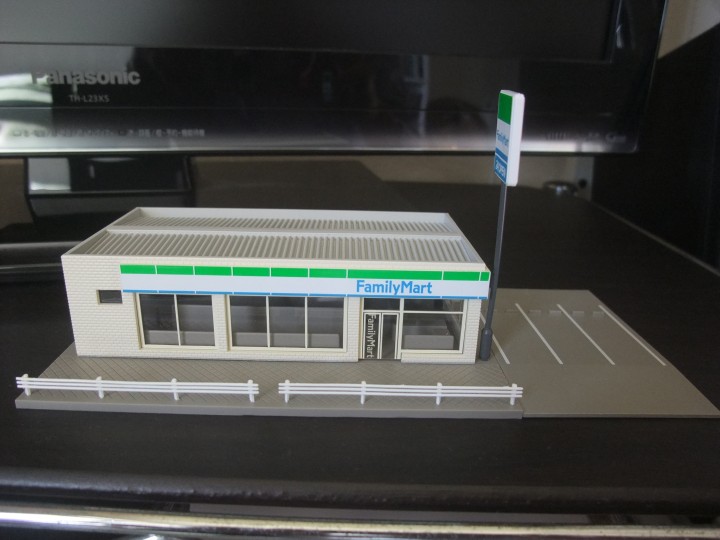

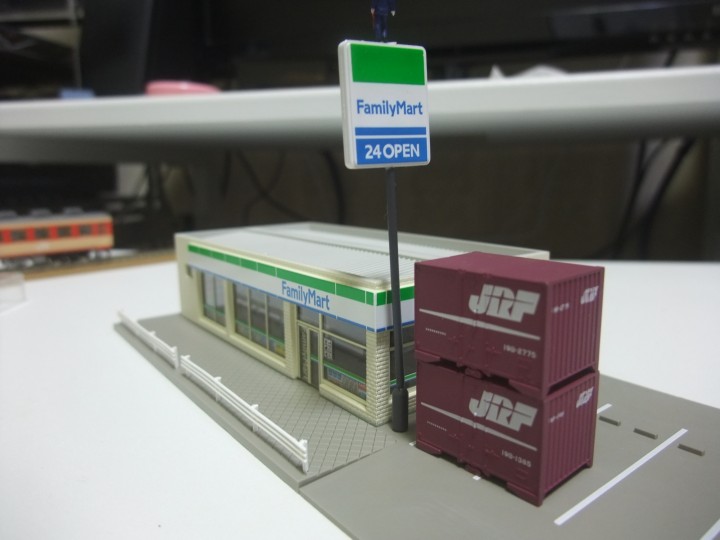

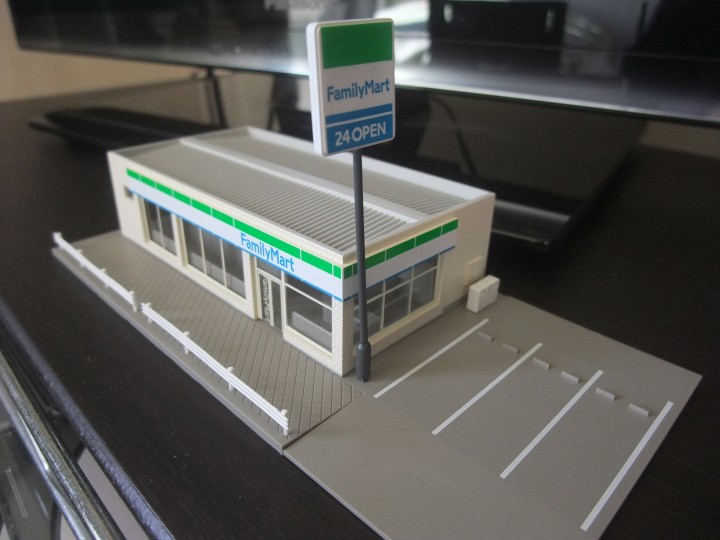

さて、ついにファミマを手に入れた！！



じゃーん



店内から「こくみん共済！はいっ！」って聞こえてきそう

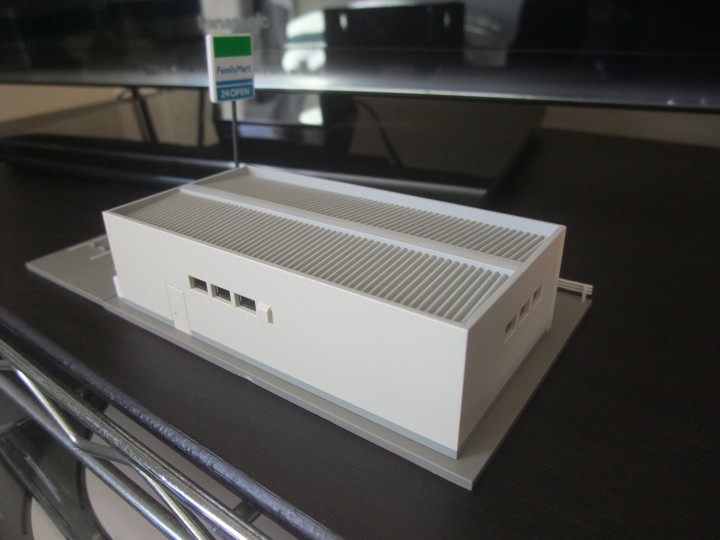

後ろ

出入り口のFamilyMartのロゴははじめからプリント済み
あとお店上部のロゴもプリント済み



それ以外はシール
店内の棚とかもシールになってる

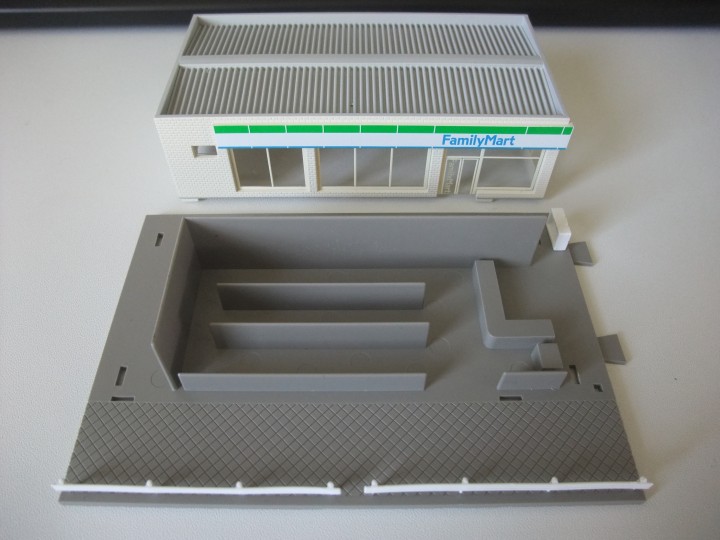

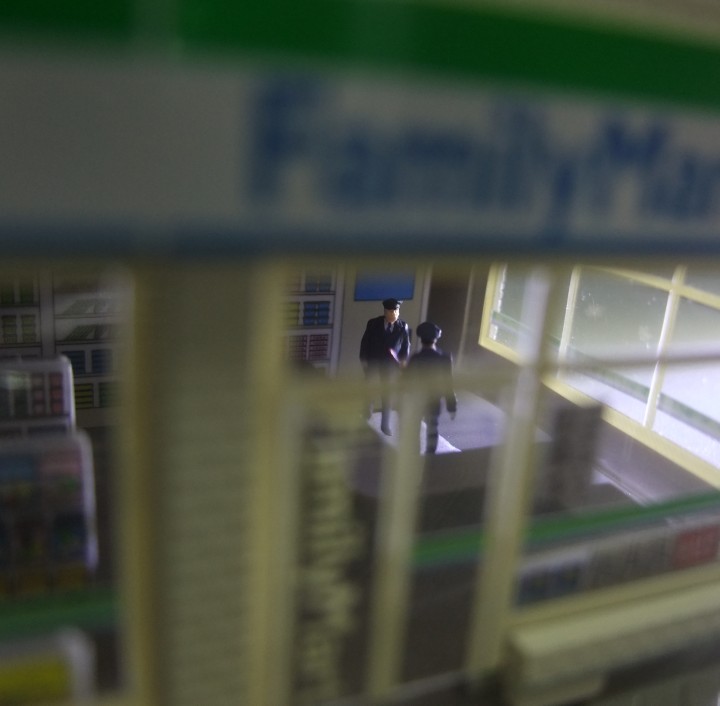

こうやってパカっと開けてだな

しかしこの店、店内ずいぶん小さいなｗ
これじゃあ置ける品数がかなり限られるぞ
でもバックヤードはうちのファミマより広そうだ…いいな

そんなことは置いといて、
シールをカッターで丁寧にカットして貼り付けていく

シールの位置を変えることで、棚の配置を自由に変えられる！
棚替えもできてしまうのかこのNゲージは
恐るべし！

作業をすること数十分

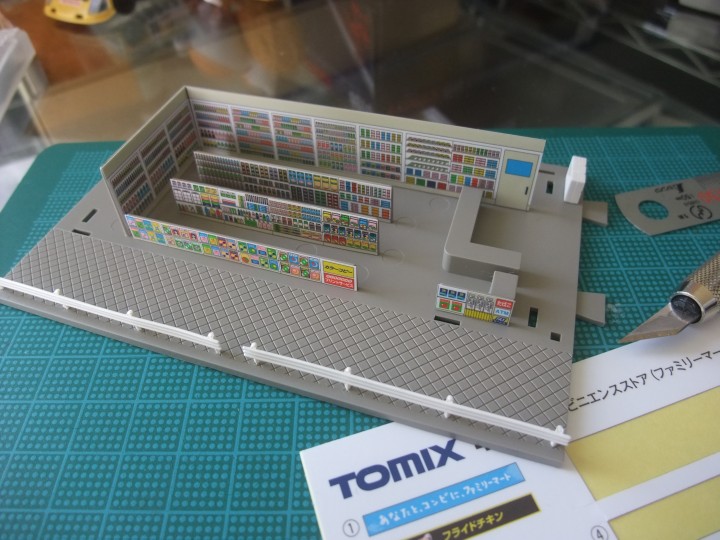

こんな感じに。
いっきに雰囲気が出てきた！
内部だからどうせ外からはほとんど見えないけどね

今度は外装シールを貼っていきます

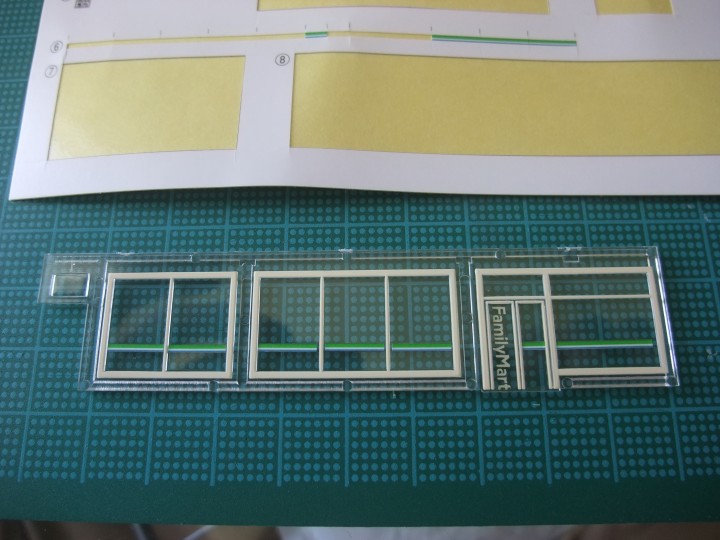

一番大変なのは、6番のシールの、窓の帯！

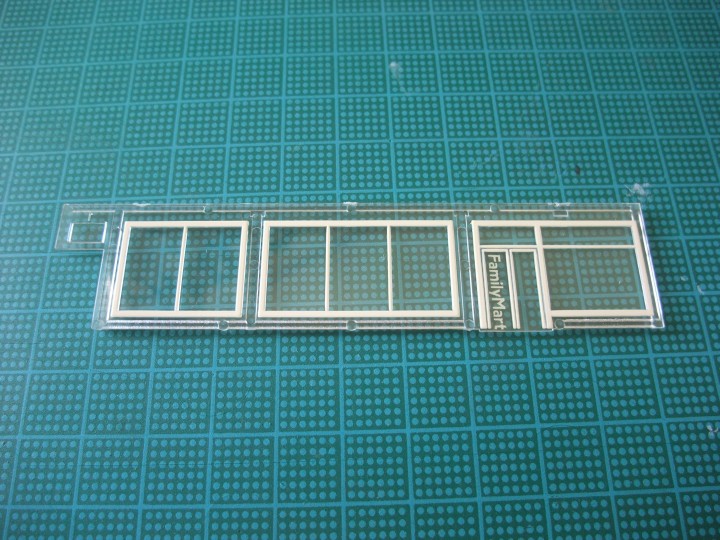

窓のパーツは取り外しが可能

シールを貼る目印もなにもない
そのまま貼り付けたら、間違いなく曲がる…

そこで！

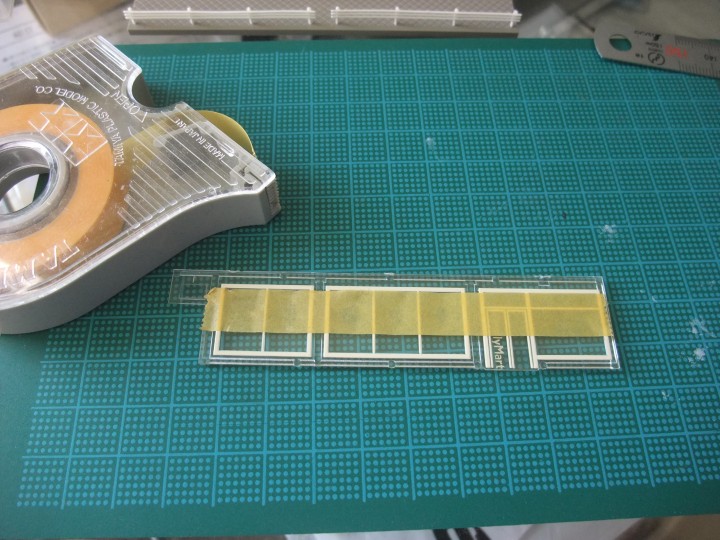

マスキングテープを使います
マスキングテープ使うのなんて何年ぶりだろう…
これを目印にすれば、ほとんど曲がらないだろう！



はい、こんな感じにまりました～

ファミマの画像見てみたら、
出入り口のロゴの所には帯が無かったから、シールは貼らなかった
それと、帯の高さは、「FamilyMart」のロゴのLとYの間あたり！ｗ
そこまでこだわります

他に、4mm四方くらいのシールに
「お願い　防犯上、フルフェイスのヘルメット着用のままの入店は、お断り致します」
って(たぶん)書いてあるシールもある
あと、防犯カメラまわってますよ～　とか
ペットは入店禁止　みたいなシールも

ここに貼り付けたら、お客さんの目につきにくいな　とかって
考えて貼り付けるのも、楽しいね！ｗ

お店を経営してる気分だぜぇー！

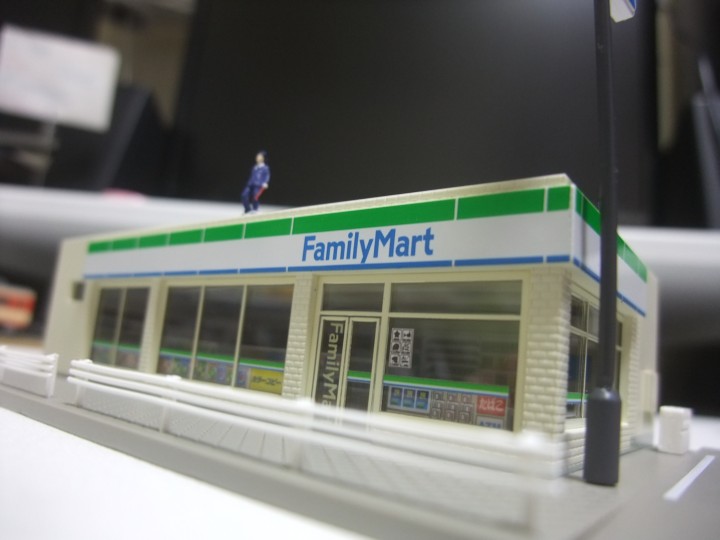

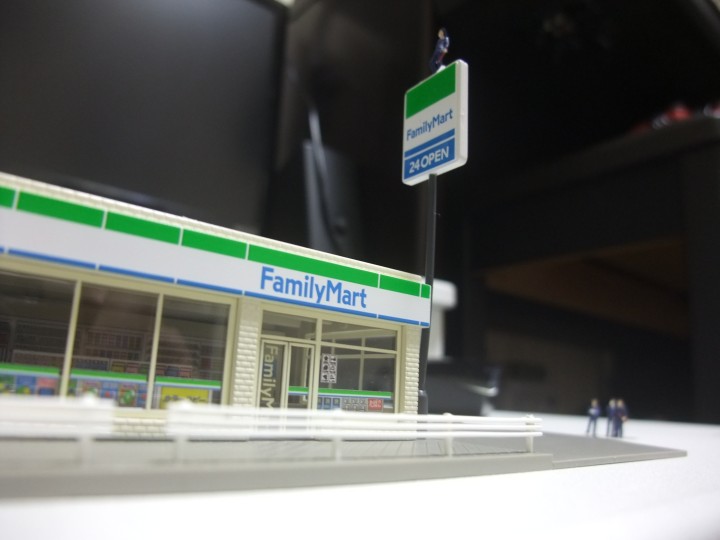

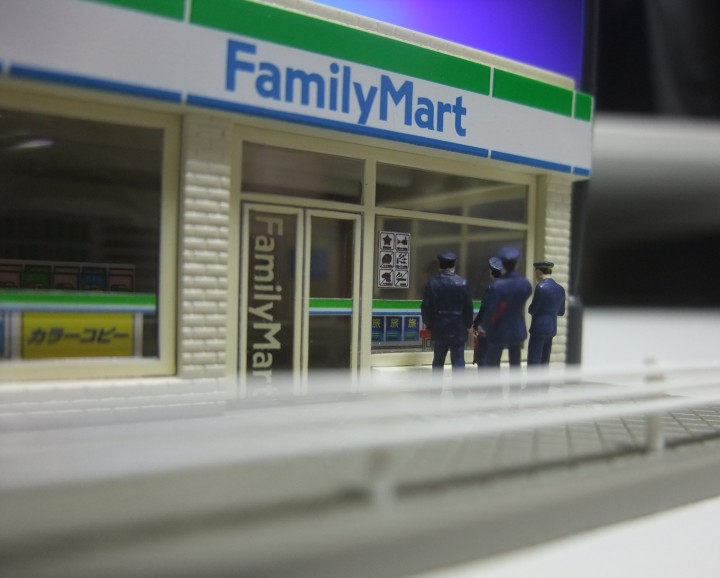

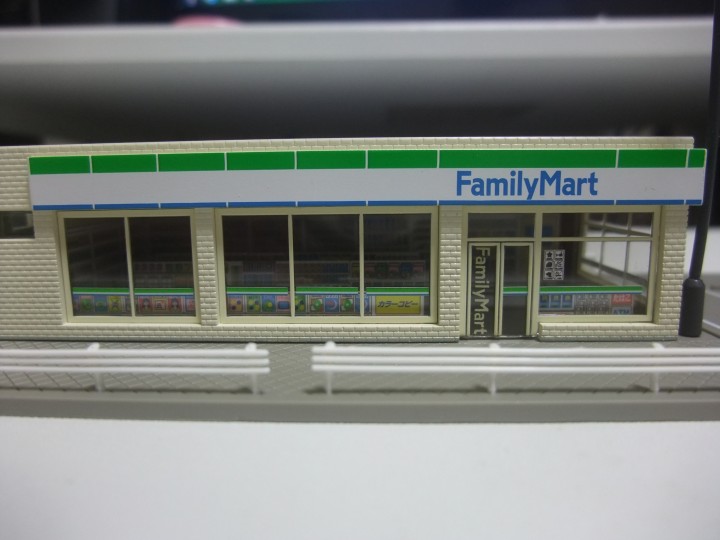

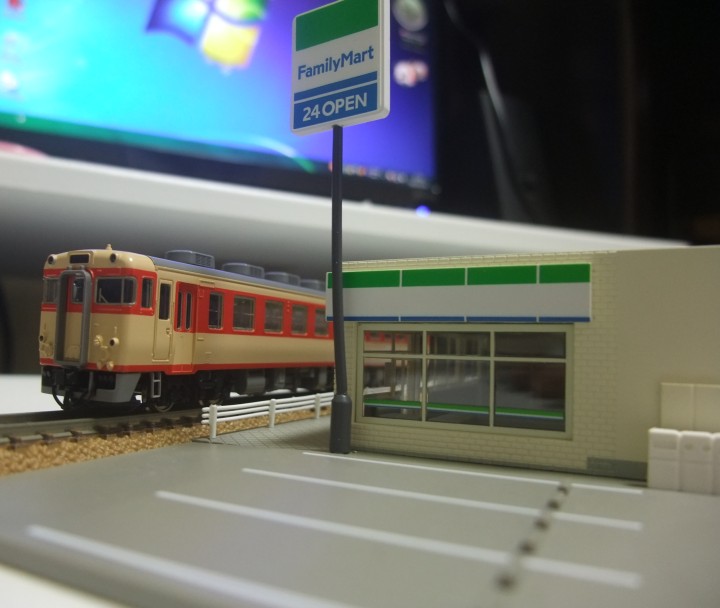

はい、出来上がり～(^^)

いらっしゃいませこんばんはー
(えっと今はたしか…)　フライドポテトがお安くなっております。いかがでしょうか？


さてと、ちょっと遊んでみよう




「ドア閉ぁります」




プレミアムチキン大量入荷




19○○年　FamilyMart第1号店開店




ファミマにいったダック




「新しいユニフォームいきなしダサくね？」




「見ろよあの娘超かわいい！」




「はぁ…刺激が欲しい」




「はぁ…」


はぁ。なにしてんだろう！

とりあえず
待望のファミマが手に入ってよかった！
